1. 同時識別兩個手機背板碼，按順序輸出至mes系統進行綁定，音頻測試完成后由機械手抓取手機背板，移動至下一工位。
2. 架設高度大于240mm，視野長邊大于180mm。
客戶痛點或問題：
1. 傳統采用緊湊型讀碼器，視野小，一次只能讀取一個，同時架設高度無法滿足大于240mm要求，需增加氣缸抬高治具讀取。
2. 由于條碼尺寸最小為3x3mmDM碼，密度8mil,客戶之前使用的緊湊型讀碼器解碼速度較慢，影響生產節拍。
| 物料 | 完整型號 | 數量 | 描述 |
相機 | 1 | 8mm機械調焦鏡頭，600萬像素全功能型讀碼器 |
方案示意圖及方案思路描述:

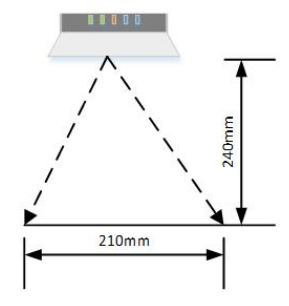

機臺讀碼器架設示意圖
搭建與調試:

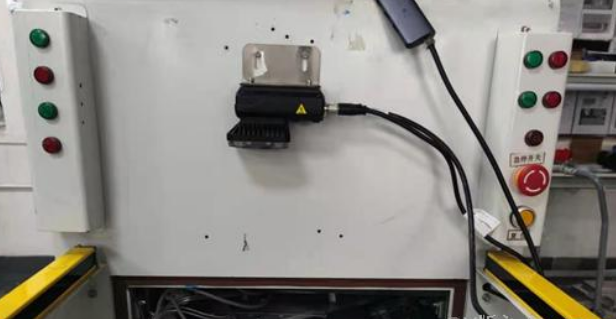

現場?？礛V-ID5060M-08S-WBN讀碼器架設圖
1. 讀碼器架設在距離手機背板240mm的高度上。
2. 將手機背板移動至讀碼器視野下，靜態對焦調整，根據手機背板可能出現的位置偏移，調整讀碼器位置，保證碼不會超出視野范圍。
3. 根據客戶要求繪制ROI區域，增加ROI無讀補齊功能。
4. 考慮現場存在個別碼存在污損情況，單幀讀取可能不穩定，增加觸發幀計數來保證讀取率。

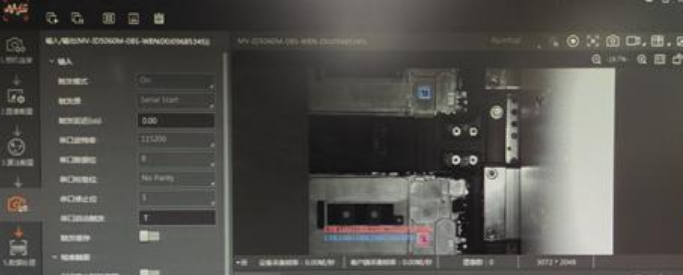

5. 實際讀取效果見下圖
1. 該方案選用6MP高像素大視野讀碼相機，滿足客戶多碼讀取要求，成像質量?jī)?yōu)異。
2. 采用一鍵對焦方式，調試方便快捷。
3. 采用ROI順序輸出方式，增加無讀補齊，幫忙客戶快速定位無讀產品確認問題，該功能客戶比較滿意。
4. 讀取耗時控制在100ms以內，有效提高了生產效率。
客戶方面：
1. 該方案有效解決原讀碼器讀取速度慢，視野范圍小缺點問題。
2. 該方案采用ID5060大視野相機讀取，無需抬高治具，機械結構簡化，提高生產節拍。
